Oberflächengrafik
Bringen Sie Ihre 2D Daten ins 3D Modell
Das Add-On Oberflächengrafik für Allplan ermöglicht eine schnellere und einfachere Erstellung von 3D-Modellen. Projizieren Sie mühelos 2D-Daten wie Punkte, Linien, Kreise, Splines, Makros und Füllflächen auf eine 3D-Fläche. Somit können Sie spielend leicht 3D-Strassen, Grünflächen, Markierungen und mehr auf ein 3D-Gelände erzeugen lassen. Die booleschen Operationen der 3D-Flächen werden automatisch vom Add-On gerechnet.
Ein weiteres Highlight ist die "Schild"-Funktion: Erzeugen Sie in Sekundenschnelle ein 3D-Schild aus beliebigen 2D-Farbflächen. Dieses Schild kann sowohl für den 2D-Signalisationsplan als auch für die 3D-Visualisierung verwendet werden. Die erzeugten Schilder bestehen aus Vektoren und können über den IFC-Export in jedem Viewer präsentiert werden.

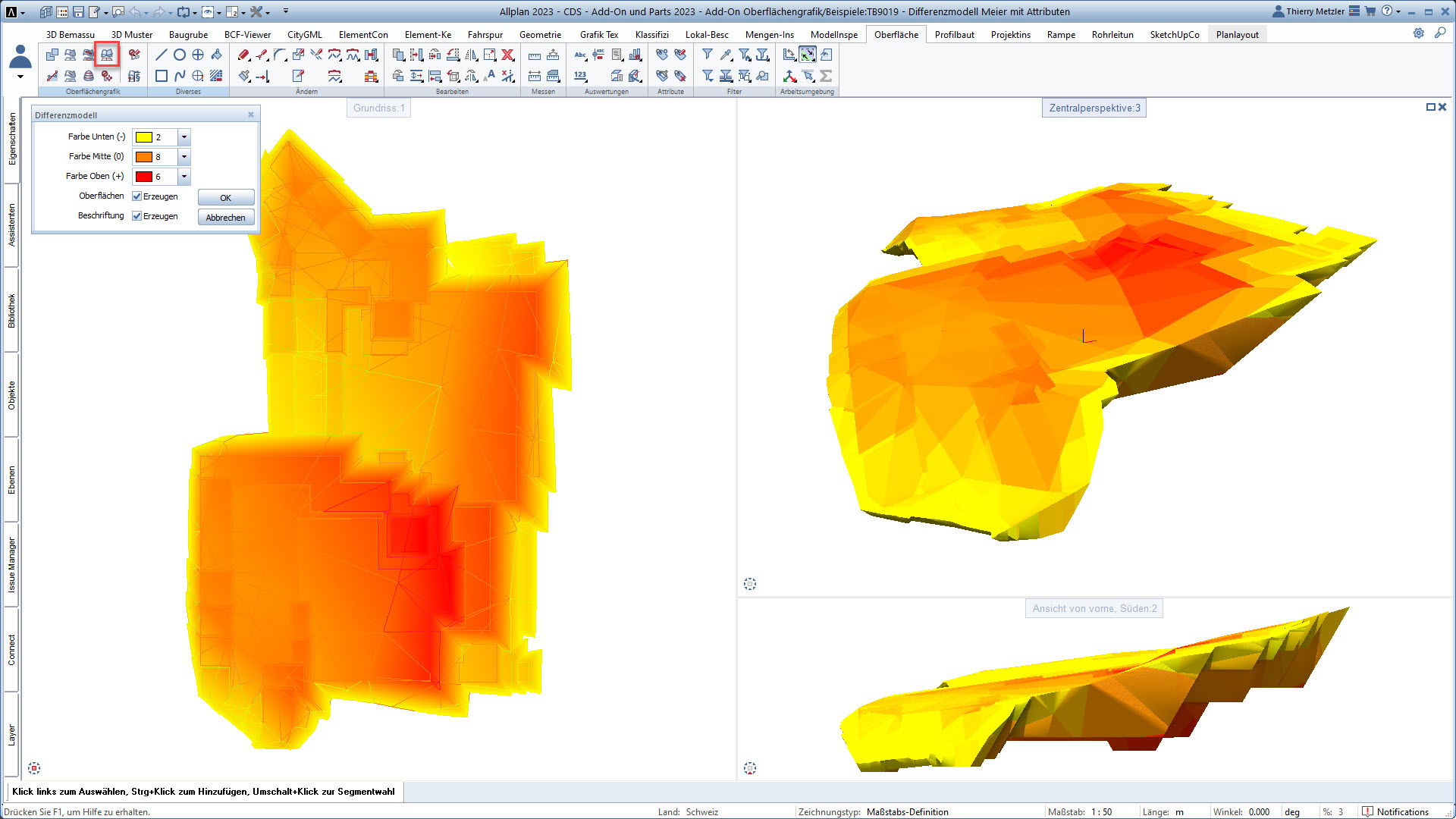

Mit dem Befehl "Höhenmodell erzeugen" werden aus 3D Geländeflächen ganz schnell bunte Präsentationen mit Farbverlauf. Auch eine Differenzdarstellung (Auf-/Abtrag) zwischen zwei Flächen können sie mit dem Add-On Oberflächengrafik sehr einfach erstellen.

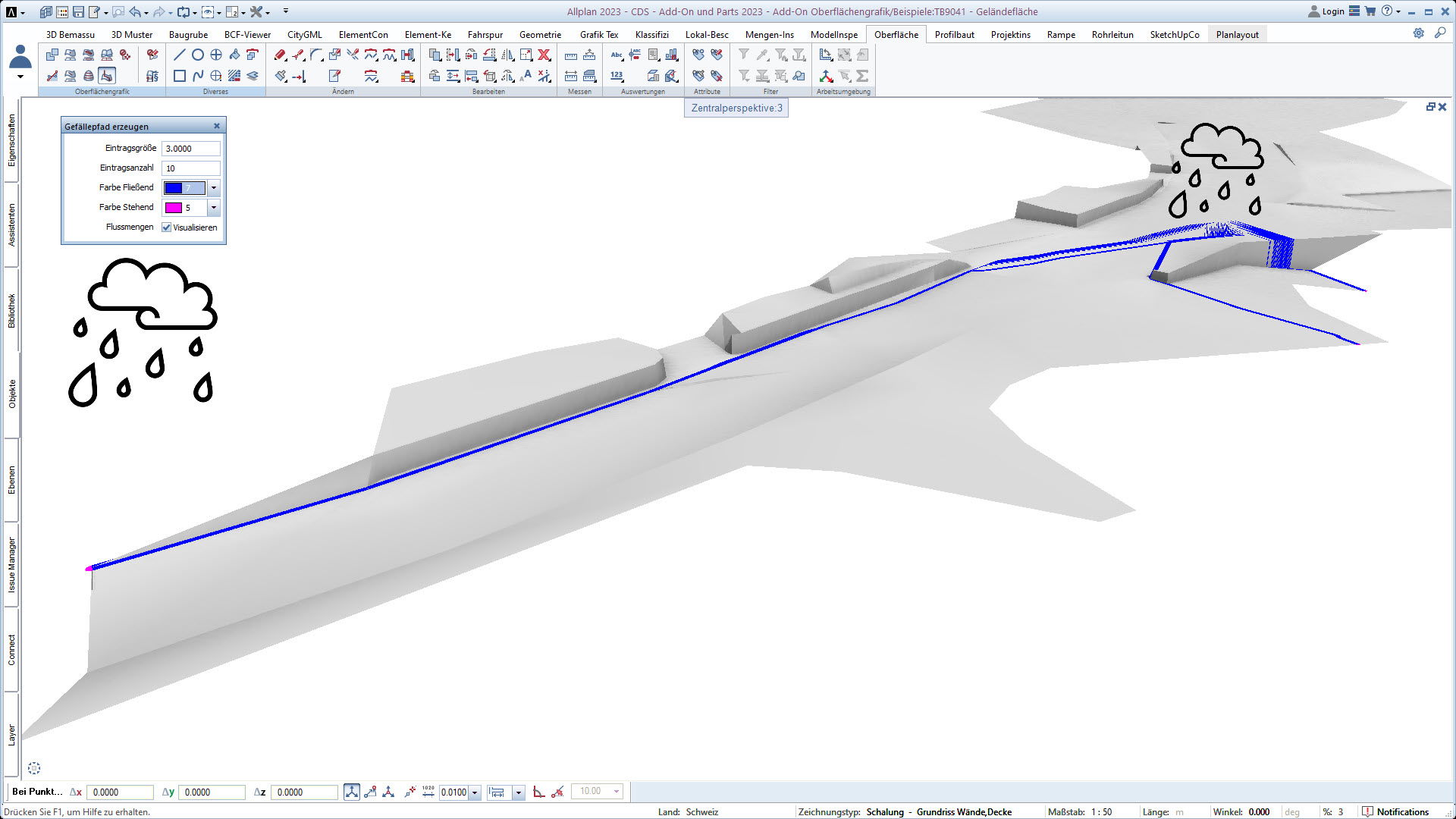

Zu guter Letzt haben wir mit den Funktion "Gefällepfad erzeugen" und "Senken und Täler markieren" zwei sehr mächtige Werkzeuge um die Fliessrichtung von Regen auf einer 3D Oberfläche zu visualisieren. Somit können sehr einfach Tiefpunkte und Staubereiche analysiert werden.

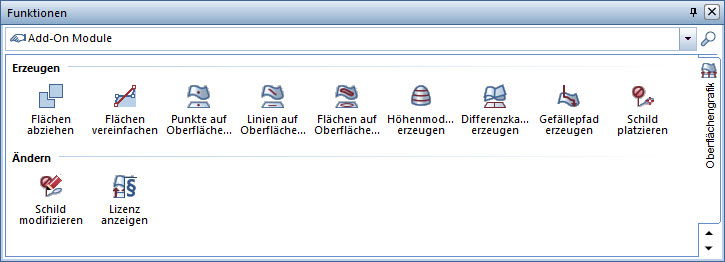

Funktionsübersicht
 |  |  |
| Flächen abziehen | Flächen vereinfachen | Punkte auf Oberfläche erzeugen |
 |  |  |
| Linien auf Oberfläche erzeugen | Flächen auf Oberflächen erzeugen | Höhenmodell erzeugen |
 |  |  |
| Differenzkarte erzeugen | Gefällekarte erzeugen | Gefällepfad erzeugen |
 |  |  |
| Senken und Täler markieren | Schild platzieren | Schild modifizieren |
Highlights
- 2D Funktion Flächen abziehen (Boolesche Operation inkl. Berücksichtigung von Löchern und Inseln)
- 2D Flächen vereinfachen (Reduktion der Punktanzahl mit Stichmass und Länge)
- Punkte auf Oberfläche erzeugen (Erzeugen und Verschieben von 2D-/3D Punkten und Makros eine 3D Fläche)
- Erkennung von 3D Flächen (Polyhedron) und Allgemeinen 3D Flächen (BRep)
- Linien auf Oberfläche erzeugen (Linien, Polygonzug, Kreisbogen, Spline und Klothoide)
- Fläche auf Oberfläche erzeugen (2D Füllfläche inkl. Boolesche Operationen)
- Berücksichtigung der Reihenfolge von 2D Füllflächen (-15 Hintergrund bis +16 Vordergrund)
- Schild erzeugen aus 2D Füllflächen (Separate Folie für 2D und 3D)
- Schild erzeugen aus Makrofolien (Füllflächen mit dem Add-On Grafik Text)
- Schild mit richtigen RGB Farbwerten und Oberflächen
- Schild mit vielen Parametern (Grösse, Skalierung, Attribute, Drehwinkel, Rahmen, Pfosten, Fuss, ...)
- Schild umfärben / Ändern der Schildgrösse mit Beibehaltung des Seitenverhältnisses
- Multiedit für Schilder / Skalierungsfaktor für 2D Folie für Signalisationsplan
- Export 3D PDF / IFC / BIMPLUS als Vektorgrafik
- Höhenmodell erzeugen inkl. Farbverlauf aus 3D Flächen
- Gefällekarte erzeugen inkl. min.-max. Bereich für Neigung und Gefällepfeile
- Differenzkante von zwei 3D Flächen ermitteln inkl. Auf-/Abtrag und Farbverlauf

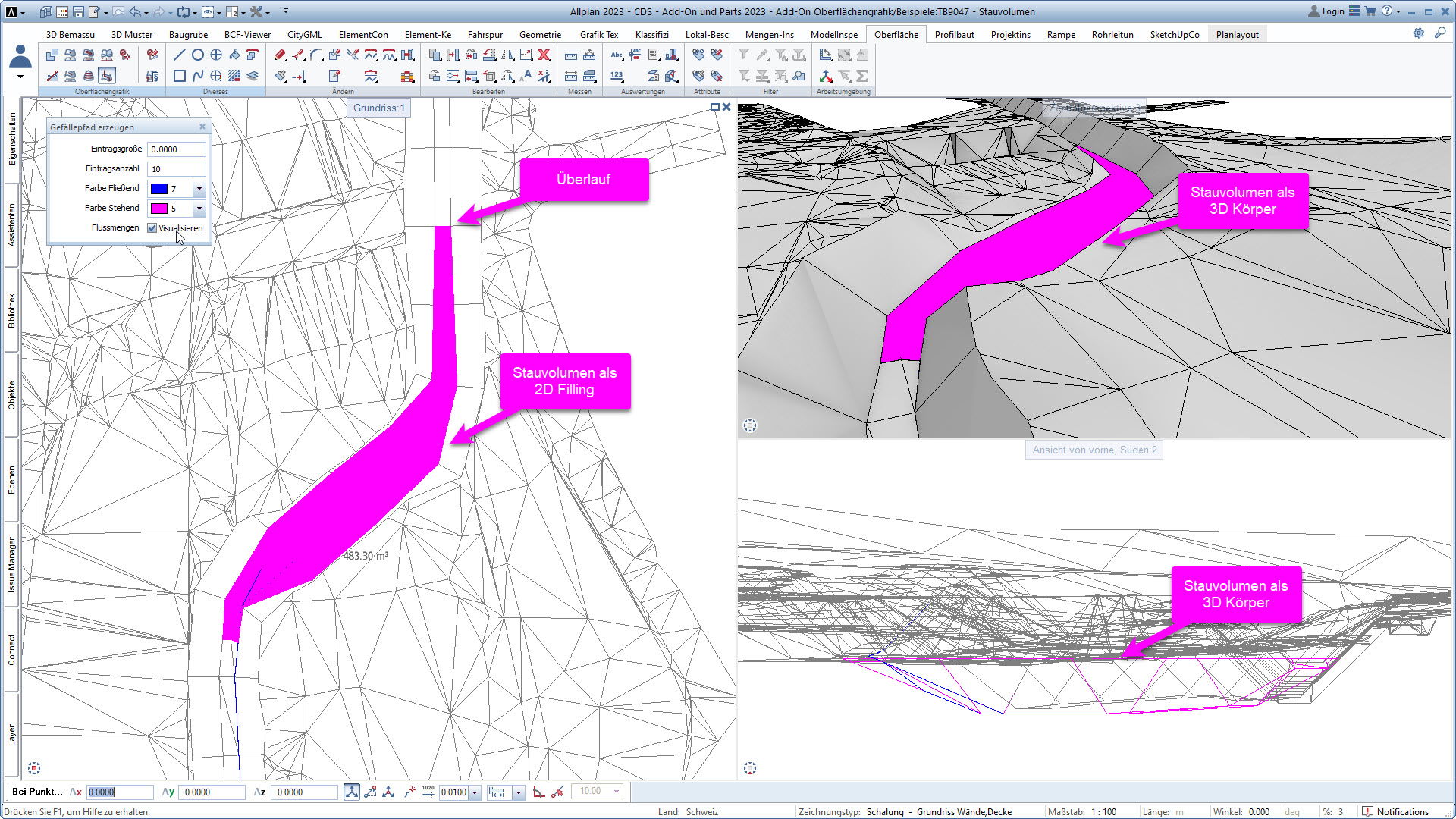

- Gefällepfad erzeugen / Visualisierung von Regen auf einer 3D Fläche/Gelände (inkl. Stauvolumen)
- Senken und Täler markieren
Galerie
Verfügbare Sprachen: Deutsch und Englisch
Systemvoraussetzungen: Allplan 2021-2025
Add-On Hersteller: CDS Bausoftware AG
Add-On Installation und Lizenzierung.pdf
Download SharePoint / Setup 14 Tage testen
Installationsanleitung mit dem Multi Setup inkl. Lizenz Verwaltung
Lizenz
Einzelplatz / Lizenz-Bundle (WIBU):
Die Einzelplatzlizenz / Lizenz-Bundle wird jeweils an eine vorhandene Allplan Lizenz (Arbeitsplatz) gekoppelt und kann so einfach von einem PC auf den anderen übertragen werden.
Dieser Lizenztyp wird mit Allplan 2025 nicht mehr unterstütz, da es im neuen 10Duke Lizenzierungs-System von Allplan keine Arbeitsplatz Nummer mehr gibt.
User-Lizenz (10Duke):
Die User-Lizenzen werden jeweils an die E-Mail Adresse gebunden und funktionieren mit der neuen 10Duke Lizenzierung von Allplan zusammen.
Auch mehrere E-Mail Adressen sind bei diesem Lizenztyp möglich. Die Lizenzen können jeweils im eigenen Büro an andere E-Mail Adressen freigegeben werden.
Bürolizenzen (Kundennummer):
Die Bürolizenz wird jeweils an die Allplan Kundennummer gekoppelt und funktioniert mit allen Allplan Lizenzen im Büro.
Dieser Lizenztyp ist auch unsere Empfehlung. Der Preis richtet sich jeweils an der max. Anzahl Allplan Lizenzen im Büro aus.
Mit den attraktiven Bundles erhalten kleine Büros bis 5 Arbeitsplätze ein spezielles Angebot.
Testversionen:
Sie können das Add-On 14 Tage kostenlos im Büro testen.
Education- / Studentenversionen
Sie erhalten die Lizenzen jeweils für 1 Jahr freigeschaltet.
Mit dem Education Bundle erhalten Sie alle Add-Ons und Parts kostenlos für Ihre Ausbildung.
Die Lizenzen sind nur im Zusammenhang mit einer Allplan Studentenversion (campus.allplan.com) verfügbar.
FAQ
Häufig gestellte Fragen in Verbindung mit dem neuen Lizenz System 10Duke von Allplan.
Hier geht es zum FAQ
Hotline
Support Anfragen zu den Add-On's sind im Keymember Abo enthalten.
Bundle
Das Allplan Add-On Oberflächengrafik ist ebenfalls im Add-On Bundle Studio enthalten.
Hier geht es zur Bundle Übersicht
Preise
12 Monate Subscription User-Lizenz:
Lizenzpreis pro Mail Adresse: CHF 270/Jahr (CH) / Euro 270/Jahr (EU)
12 Monate Subscription Bürolizenz bis 10 Allplan Lizenzen:
Bürolizenzpreis für alle Arbeitsplätze: CHF 1'350/Jahr (CH) / Euro 1'350/Jahr (EU)
12 Monate Subscription Bürolizenz mehr als 10 Allplan Lizenzen:
Bürolizenzpreis für alle Arbeitsplätze: CHF 2'700/Jahr (CH) / Euro 2'700/Jahr (EU)
12 Monate Subscription Bürolizenz mehr als 50 Allplan Lizenzen:
Preis auf Anfrage
Vertragsbedingungen: Automatische Verlängerung um 12 Monate
Kündigungsfrist: 3 Monate zum Ende der Vertragslaufzeit
Alle Preise exkl. MwSt.
